固定登车桥装上去稳不稳、用几年不漏水，很大程度上取决于基础施工这一步。很多采购负责人把注意力放在设备本身，等安装时才发现地坑尺寸不对、排水没做、混凝土强度不够，结果返工重做，工期拖了半个月。这篇文章把固定登车桥基础施工方案怎么写、地坑尺寸怎么定、施工步骤怎么排，一次讲清楚。

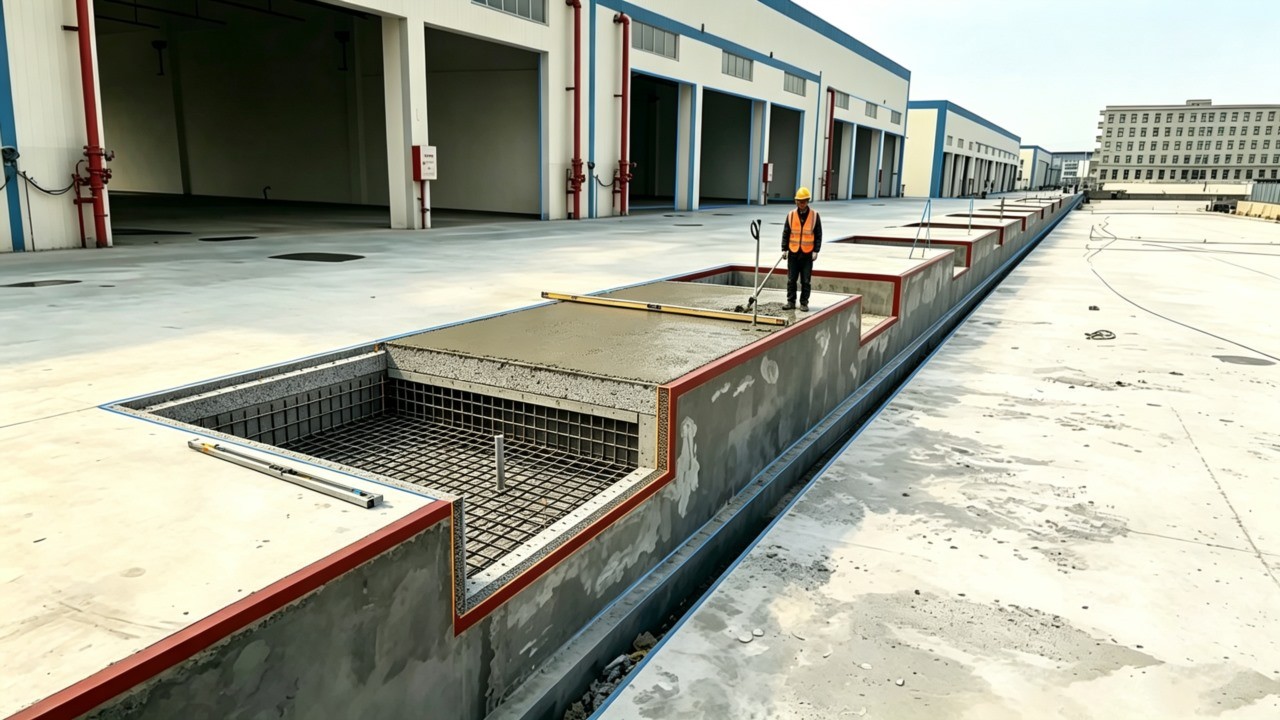

图1：固定登车桥地坑施工现场实拍图
一、施工前必须确认的三件事
方案动笔之前，先确认三个前提，否则写出来的方案没法落地。
▶ 安装方式：地坑式还是无坑式。 地坑式适合新建月台，地坑深度通常500到600毫米，具体取决于登车桥收起后的高度。无坑式适合老旧厂房改造，不挖地坑，登车桥直接装在月台表面，用斜坡过渡。两种方式的基础做法完全不同，方案第一步就要写明。
▶ 地坑图纸来源。 地坑尺寸不是施工队自己定的，必须由登车桥厂家提供。标准地坑尺寸常见的有2030×2000mm、2500×2000mm、2500×610mm等，具体按设备底座尺寸确定。地坑净尺寸一般比底座每边大200到300毫米，留出安装调整余量，偏差控制在±10毫米以内。
▶ 现场条件复核。 确认地下管线位置、地下水位、月台混凝土强度。地下水位高的区域，地坑底部要做碎石排水层和防水处理；月台混凝土强度低于C25的，需要局部加固。
二、地坑尺寸与精度要求
地坑尺寸写进方案时，不能只写长宽深，要带上精度要求，施工队才知道控制标准。
项 目 标准 允许偏差
地坑长度 按设备底座+400-600mm ±10mm
地坑宽度 按设备底座+400-600mm ±10mm
地坑深度 500-600mm（按设备确定） ±5mm
对角线误差 两对角线等长 ≤10mm
坑底水平度 整体平整 ≤3mm/m
侧壁垂直度 垂直于坑底 ≤5mm
对角线误差这一项容易被忽略。如果对角线不等长，设备底座放进去会翘角，强行安装会导致桥板变形。施工时用卷尺测量两条对角线，差值超过10毫米就要修整。

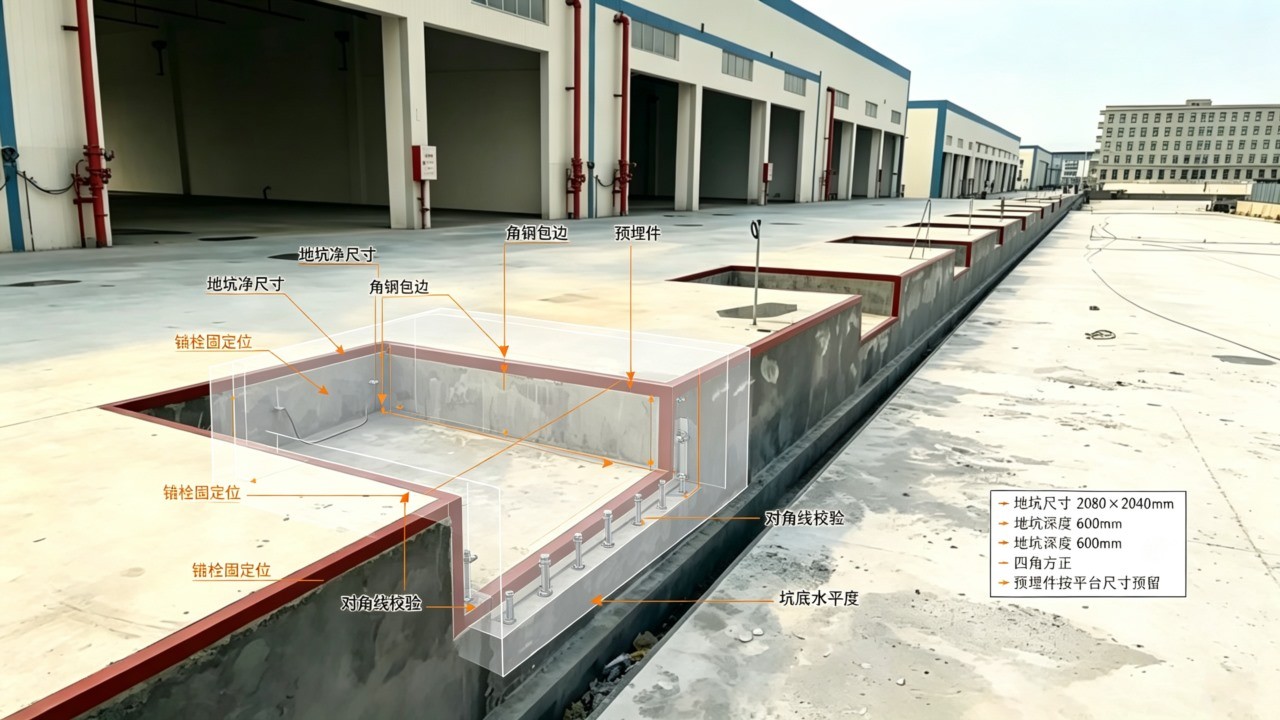

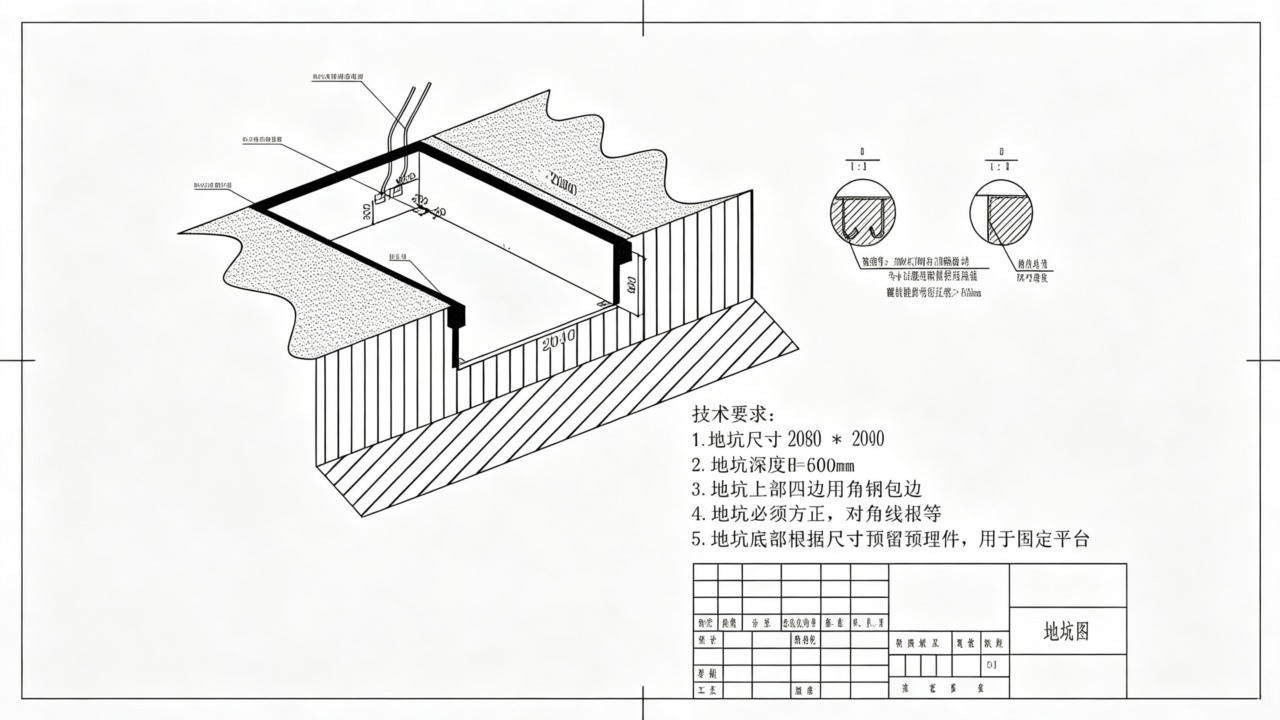

图2：固定登车桥地坑尺寸与精度要求示意图
三、施工流程五步
第一步：放线开挖。 按地坑图纸放线，机械开挖时预留200毫米人工修整层，避免超挖扰动地基。坑底夯实后，浇筑C15素混凝土垫层，厚度100毫米。垫层作用是找平并防止地基土扰动。地下水位高的区域，垫层下方加碎石排水层。
第二步：钢筋与预埋件。 地坑侧壁和底板按设计配筋，通常采用双层双向钢筋，直径8到10毫米，间距150到200毫米。混凝土强度不低于C30，抗渗等级不低于P6。预埋件包括底座锚栓和排水管接口。锚栓位置按图纸精确固定，误差控制在±5毫米以内，预埋钢板水平度≤3mm/m。这一步偏了，设备装上去对不上孔，现场只能扩孔或重新植筋。
第三步：混凝土浇筑与养护。 浇筑时振捣密实，表面找平。养护时间不少于7天，冬季施工延长到14天并做保温。养护期间不能安装设备，混凝土没达到强度就上设备，锚栓受力后容易松动。
第四步：防水施工。 地坑外防水用聚氨酯涂料，厚度不低于2毫米；内防水用水泥基防水涂料，厚度不低于1.5毫米。阴阳角和穿墙管周围加铺增强层。防水层做完要做闭水试验，注水24小时检查有无渗漏。这一步省了，液压系统受潮腐蚀是迟早的事。
第五步：排水与集水坑。 坑底向集水坑方向做不小于2‰的排水坡度。集水坑尺寸不小于500×500×500毫米，内装排水泵或接排水管。排水管直径不小于50毫米，出口设防倒灌措施。雨季积水排不出去，油缸底部长期泡水，密封件老化会明显加快。
图3：地坑式固定登车桥基础剖面示意图
四、验收清单
施工完成后，按下面清单逐项检查，建议打印出来逐条打勾：
序号 检查项 标准 检查方法
1 地坑长宽 按图纸，偏差±10mm 卷尺实测
2 地坑深度 按图纸，偏差±5mm 卷尺实测
3 对角线误差 ≤10mm 卷尺实测
4 坑底水平度 ≤3mm/m 水平仪
5 混凝土强度 C30以上 试块报告
6 预埋件位置 偏差±5mm 卷尺实测
7 预埋钢板水平度 ≤3mm/m 水平仪
8 防水层 无破损、闭水试验合格 注水24h
9 排水坡度 ≥2‰ 水平仪
10 集水坑 无积水、排水泵正常 注水测试
五、常见返工原因
● 地坑尺寸做小了。 放线时没留调整余量，设备放不进去。返工要重新开挖，工期至少多一周。方案里一定要写明“净尺寸比底座每边大200-300mm”。
● 预埋件位置偏了。 锚栓位置偏差超过10毫米，底座孔对不上。现场扩孔会削弱连接强度，重新植筋则要等固化。方案里要写清“预埋件位置偏差≤±5mm”。
● 排水没做或坡度反了。 雨季积水，液压泵站和油缸底部长期泡水。返工要把地坑底部打掉重做，代价很大。
● 混凝土强度不够就安装。 为了赶工期，养护3天就上设备。锚栓受力后周围混凝土开裂。方案里写明“养护不少于7天”。
● 防水漏做。 地坑侧壁渗水，液压系统受潮。返工要凿开侧壁重做防水，费用比一次做好高出好几倍。
结 语
固定登车桥基础施工方案怎么写，核心就三件事：地坑尺寸写清楚、精度要求写具体、验收清单列出来。把这三点落在方案里，施工队有据可依，验收时有据可查，返工概率会明显降低。需要技术交底资料？把您的地坑条件、月台高度和安装方式发给我们，我们帮您出一版针对性的施工方案。

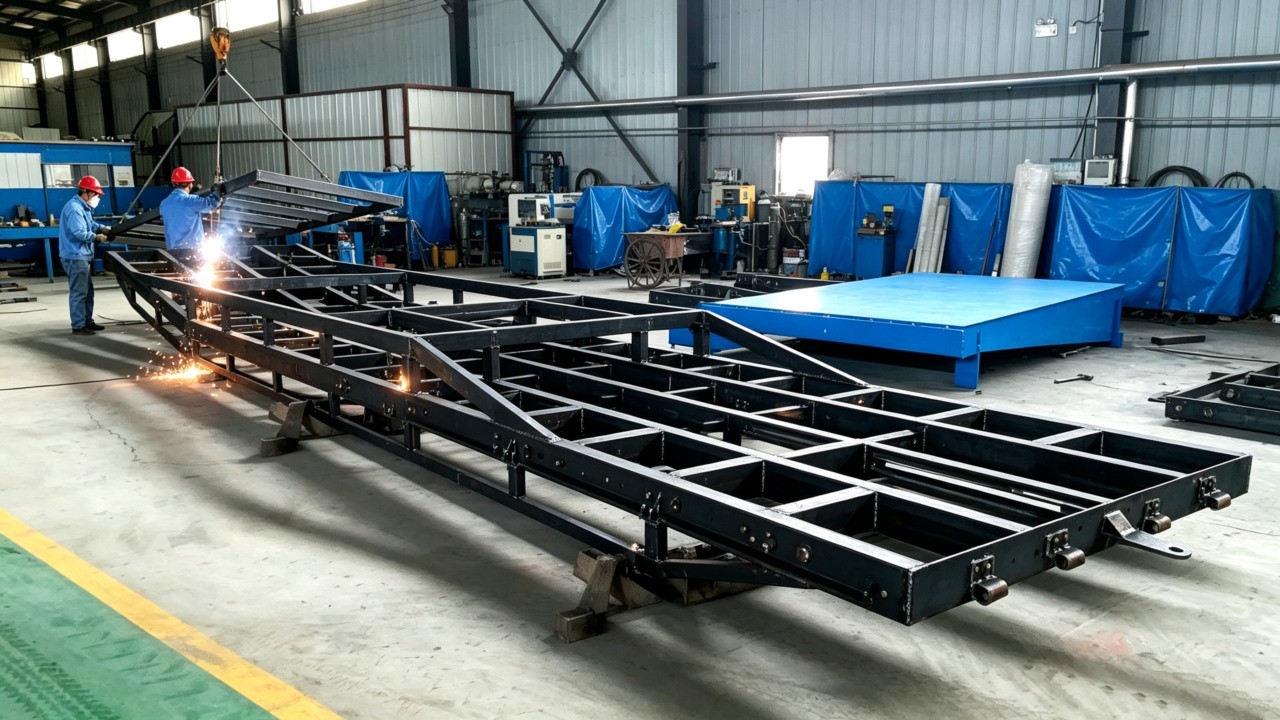

图4：济南银泰机械设备工厂生产车间实拍图
