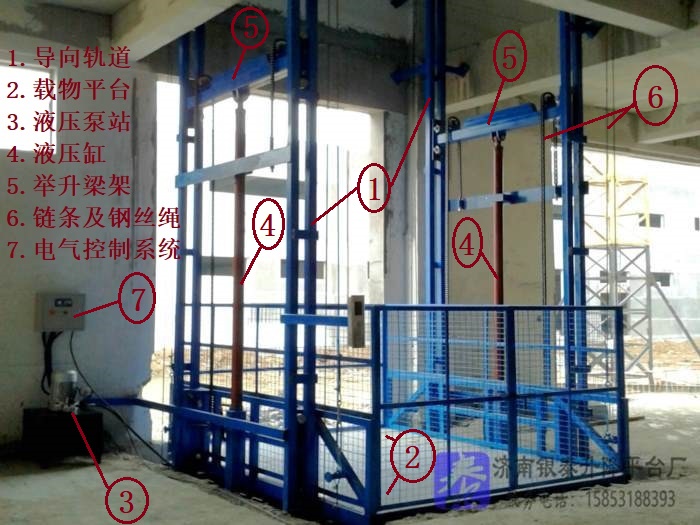

导轨升降平台结构图显示：导轨升降平台由导向轨道、载物平台、升降机构、液压动力系统、电气控制系统及安全保护装置等部分组成。导轨式升降平台采用导向轨道来实现平台的上下移动，最低高度可做到150到300毫米，尤其适合不能开挖地坑的工作场所。
导轨立柱一般采用Q345B钢材制造，单柱承载强度可超过5吨。导轨截面常见有槽钢、H型钢、方管等类型。不同类型的导轨适用于不同的载重和工况要求。
本文将结合导轨升降平台结构图，详细拆解六大核心部件的功能、常见规格及采购时需要注意的关键点。
一、导轨升降平台六大核心部件拆解
1. 导向轨道：设备的“脊梁骨”
导向轨道是导轨升降平台的基础支撑结构，固定在井道或立柱上，为平台升降提供精准的运行轨迹。导轨的刚性和精度，直接决定平台升降时晃不晃、偏不偏。
采购时重点看两点：材质和壁厚。优质导轨采用Q345B钢材，壁厚通常在6到10毫米之间。有些厂家为压低成本，用Q235普通碳钢代替Q345B，壁厚也偷减2到3毫米。刚装上去看不出来，用了半年重载冲击之下导轨变形、平台晃动，隐患就出来了。采购时直接问：“导轨用什么钢材？壁厚多少？”——回答含糊的，慎重考虑。

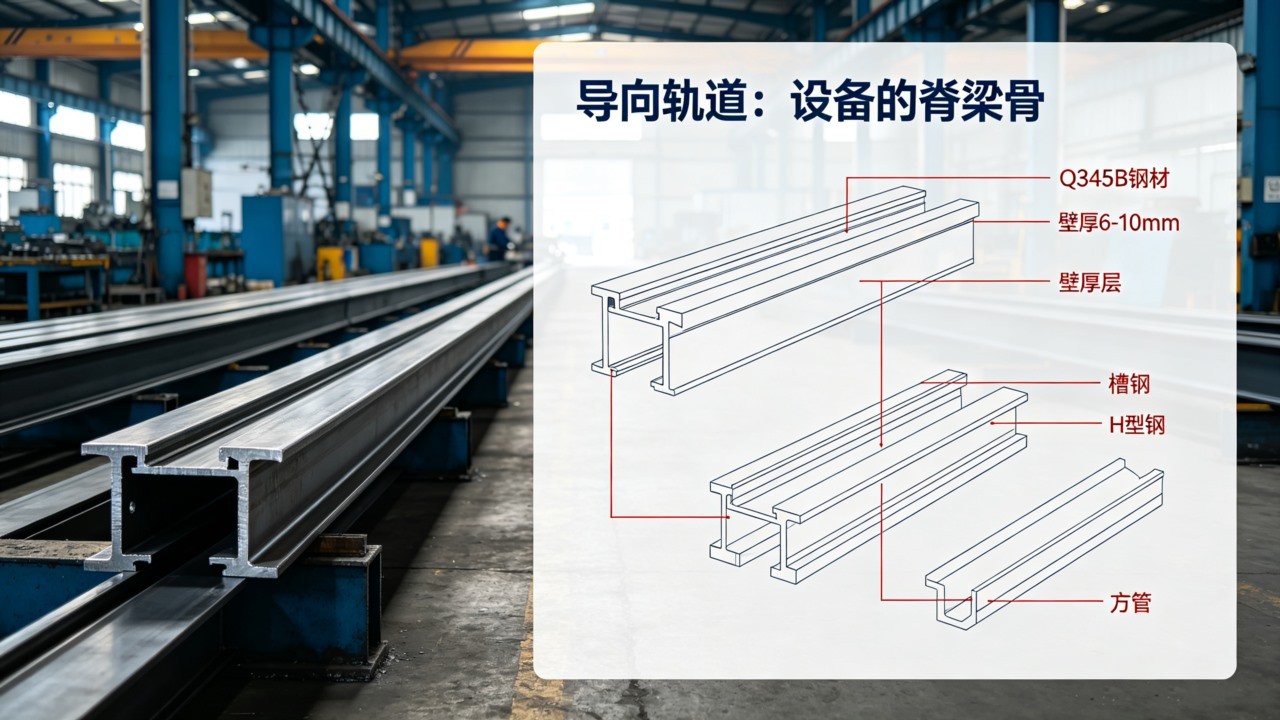

图1：导轨升降平台导向轨道截面图
2. 载物平台：直接承载货物的“台面”
载物平台是直接承载货物和人员的部分，由高强度钢板焊接而成，表面通常铺设防滑花纹板，四周可加装护栏。平台尺寸和载重能力根据实际需求定制，常见载重从几百公斤到几十吨不等。
采购时注意两点：台面尺寸要留余量——平台尺寸要大于最大单件货物的外形尺寸，每边至少留出100到200毫米；防滑处理不能省——油污、潮湿环境下，花纹板的防滑效果直接关系到作业安全。
3. 升降机构：平台的“传动系统”
升降机构是导轨升降平台的核心运动部件，负责将液压缸的直线运动转化为平台的垂直升降。常见的传动方式有链条传动和钢丝绳传动两种。
链条传动的优点是结构简单、成本较低、维修方便；钢丝绳传动则传动效率高、速度快，但对钢丝绳的维护要求较高。采购时问清楚传动方式，并根据使用频率选择合适的类型——高频使用场景建议选链条传动，更耐用。

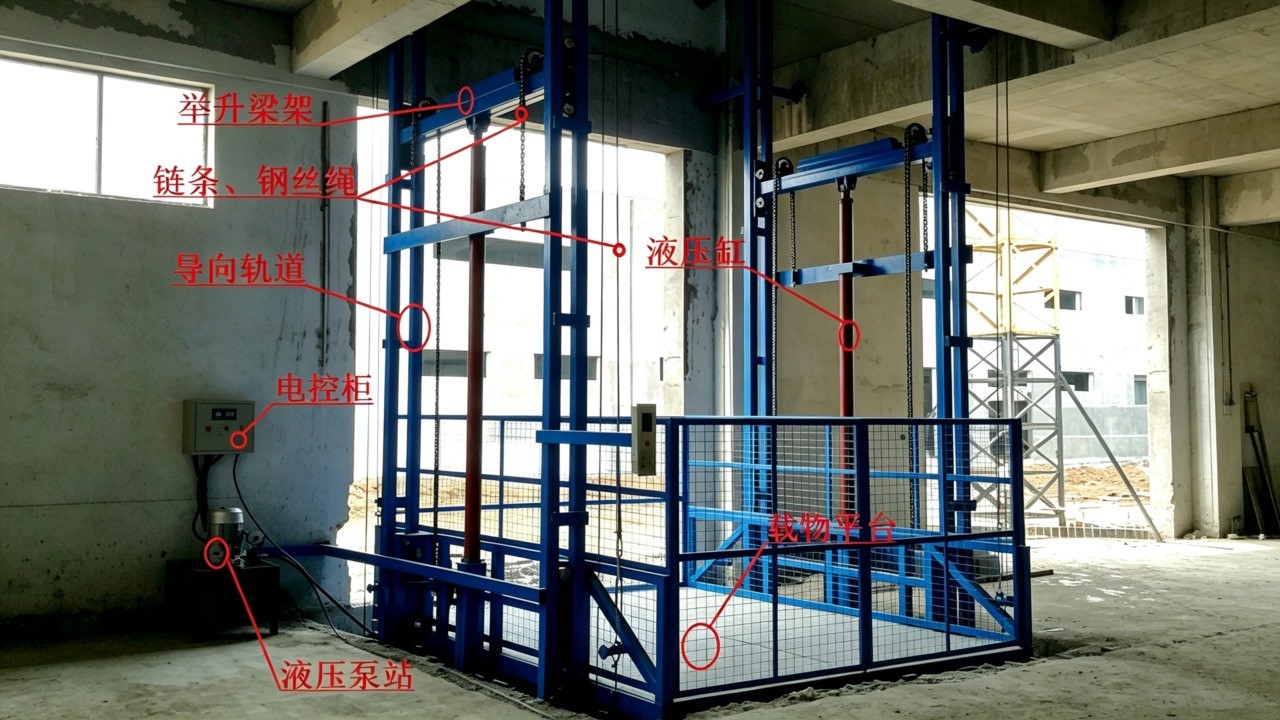

图2：导轨升降平台升降机构结构图
4. 液压动力系统：平台的“心脏”
液压动力系统由液压泵站、液压缸、油管和控制阀组组成，是整套设备的动力来源。它的作用是把电能转化成液压能，通过油管输送给液压缸，推动平台升降。
液压缸的缸径和壁厚决定了它能输出多大的推力。缸径越大、壁厚越厚，推力越足，载重能力也越强。密封件的质量同样关键——劣质密封件用不了多久就会漏油、泄压。正规厂家会采用品牌密封件，虽然成本高一些，但耐温性和耐磨性更好，更换周期也更长。
泵站方面，电机功率要与载重和升高速度匹配。功率太小，平台升得慢；功率太大，浪费电。常规场景下，升降速度控制在4到6米/分钟比较合适。
图3：导轨升降平台液压动力系统示意图
5. 电气控制系统：平台的“大脑”
电气控制系统包括控制按钮、电气控制柜等部分，负责接收操作指令并控制液压泵站和电机的工作。控制按钮通常安装在平台或地面上，用于控制启动、停止和升降。电气控制柜是整个设备的控制中心，负责接收按钮信号并指挥泵站工作。
多层场景下，电气系统还需要实现各楼层的呼叫和层门联锁功能。采购时确认控制方式——是按钮操作还是遥控操作？是否需要PLC自动控制？这些都会影响使用体验和预算。
6. 安全保护装置：不能省的红线
安全保护装置是导轨升降平台最重要的组成部分之一，包括防坠落装置、紧急停止按钮、限位开关、超载保护等。
● 防坠安全器：液压管路破裂或链条断裂时自动锁定平台，防止坠落
● 上下限位开关：控制平台的最高和最低位置，防止冲顶或冲底
● 超载保护装置：超载110%时报警并禁止启动
● 紧急停止按钮：突发状况下立即切断电源
● 应急手动下降阀：断电时可手动泄压将平台降至底层
这些配置缺一样，都存在安全隐患。采购时务必在合同中逐项确认。

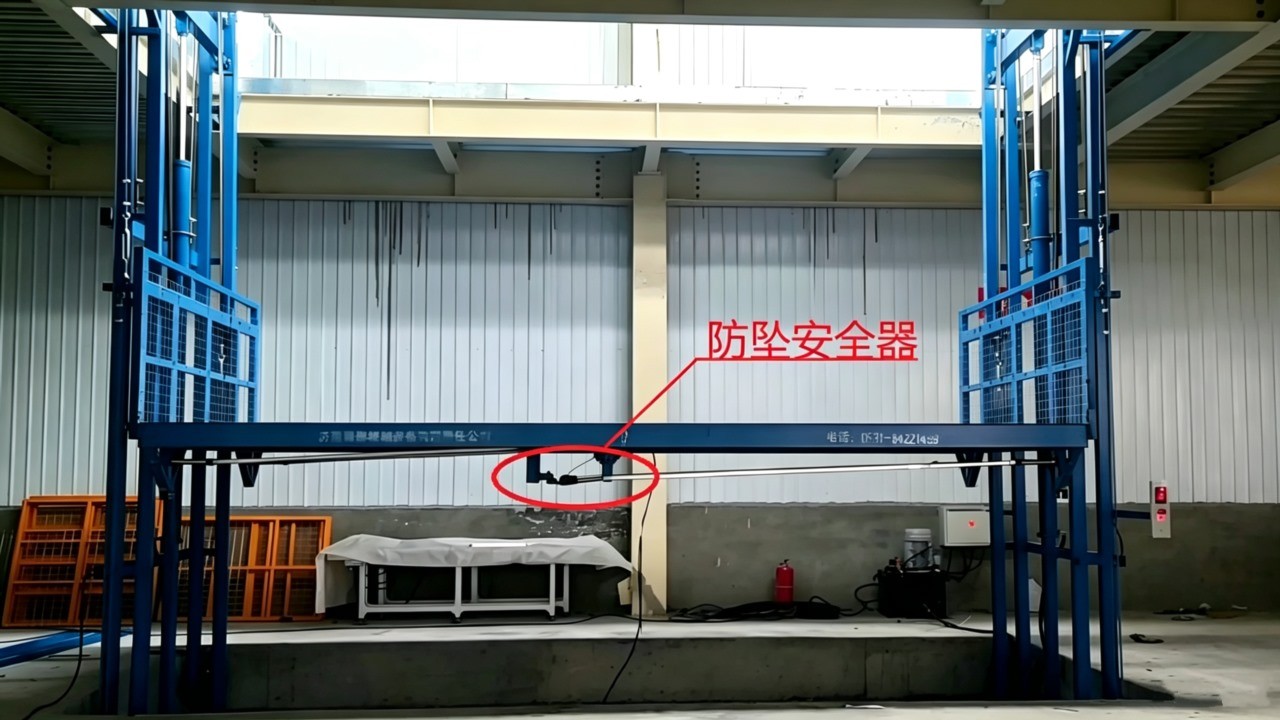

图4：导轨升降平台安全装置细节图
二、结构图解：一张图看懂六大部件怎么配合
导轨升降平台结构图（如图2）
结合结构图来看，六大部件的配合逻辑是这样的：
导向轨道作为“骨架”固定在井道两侧，为整个系统提供刚性支撑。载物平台沿着导轨上下运行，承载货物。升降机构（链条或钢丝绳）连接液压缸和平台，把液压缸的推力传递给平台。液压动力系统提供动力源，通过油泵将液压油送入液压缸。电气控制系统通过控制按钮和开关，实现对平台的启停和速度调节。安全保护装置则在整个过程中实时监控，一旦出现异常立即介入。
六个部件各司其职、协同工作，缺一不可。
三、看懂结构图，采购才不踩坑
了解导轨升降平台的结构，不只是为了“懂”，更是为了采购时能判断设备好坏。
▶ 看导轨的材质和壁厚——Q345B还是Q235？壁厚多少？这决定了设备能用几年。
▶ 问液压缸的密封件——是品牌还是杂牌？什么材质？这决定了设备漏不漏油。
▶ 查泵站的品牌和功率——电机和阀组是哪个牌子？功率跟载重匹不匹配？这决定了设备稳不稳定。
▶ 确认安全配置是否齐全——防坠器、限位开关、超载保护、急停按钮、应急下降阀，缺一不可。

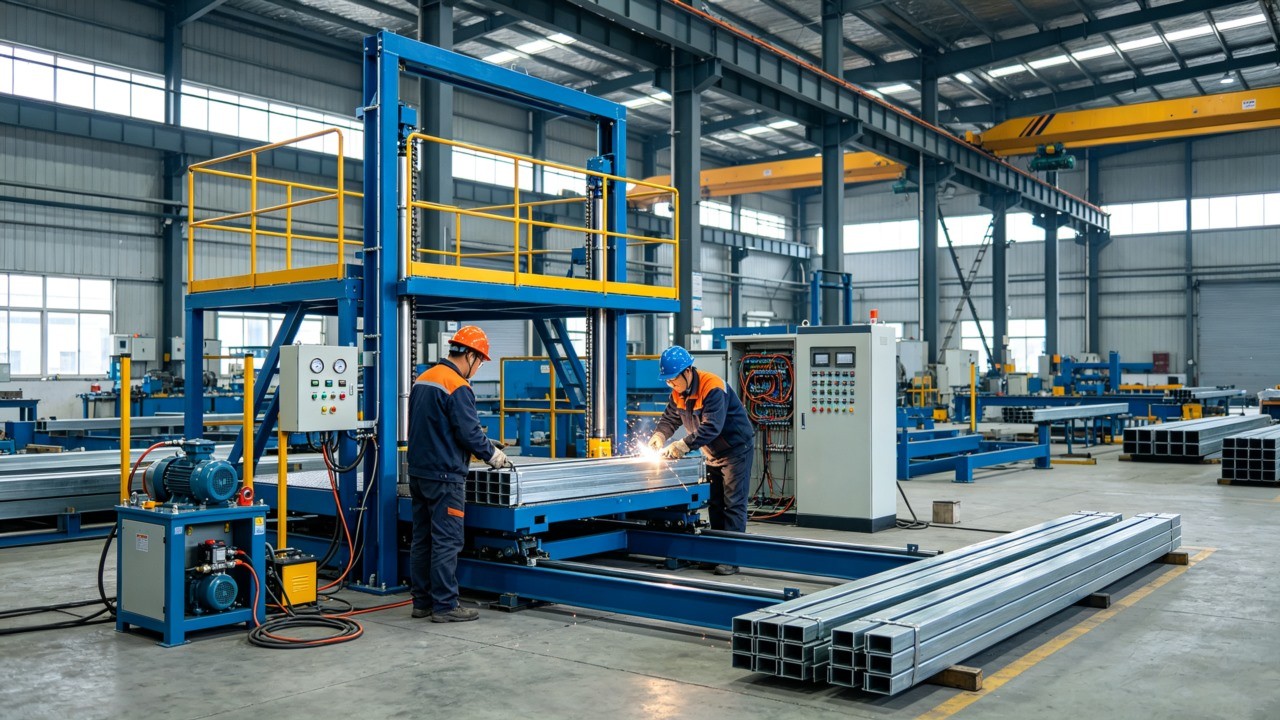

之前给青岛一家食品厂做方案时，客户要求每天高频使用超过200次，标准的密封件配置根本扛不住高频冲击。我们专门定制了加强型密封方案和加大型泵站，设备连续运行三年无渗漏——这种针对性改进，没有自己的生产车间和技术团队是做不了的。
四、结构图片
导轨升降平台结构图片可以帮助我们更加直观地了解设备的外观和组成。通过观察结构图片，可以清楚地看到导向轨道、载物平台、升降机构等部分的形态和布局。这些图片不仅提供技术参考，也为实际应用提供范例参考。

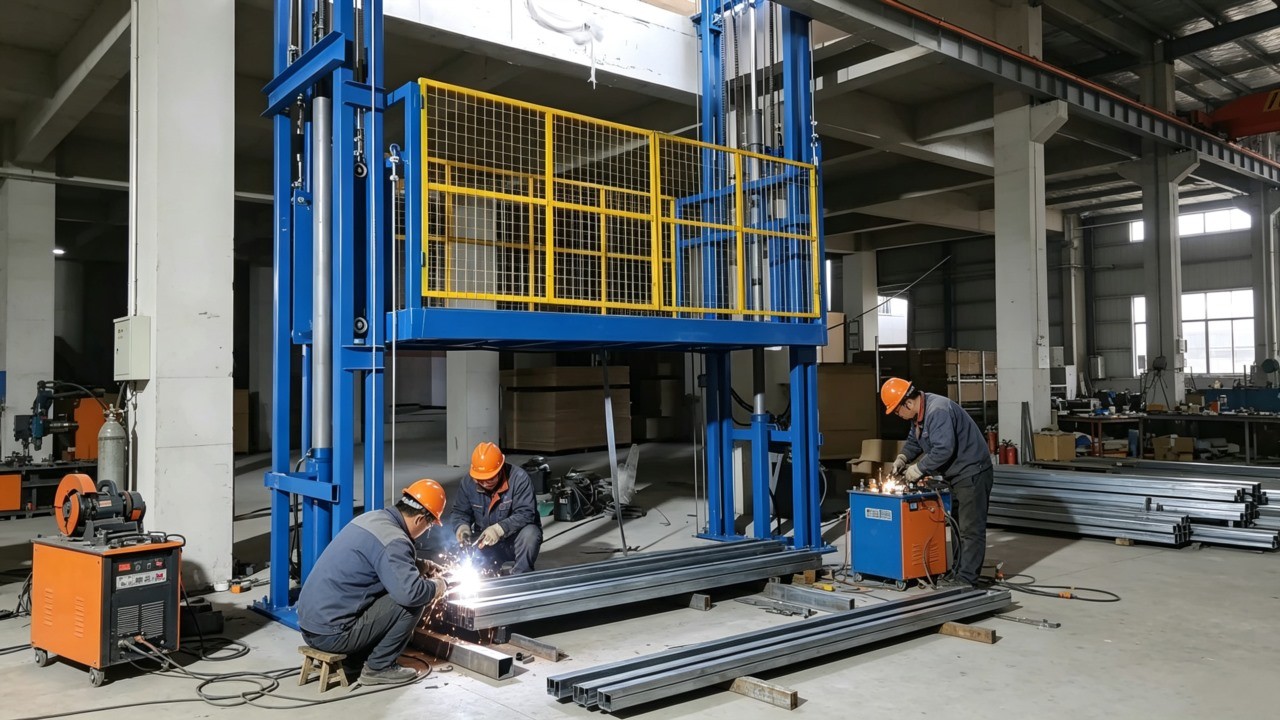

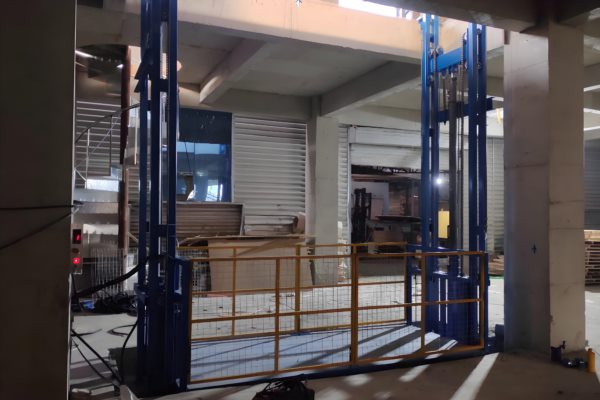

图5：导轨升降平台在工厂车间内的安装实拍图
