原理图不是一张图，而是一套"技术地图"
很多采购负责人拿到厂家给的原理图，第一反应是"看不懂"。其实原理图不是一张孤立的技术图纸，它由三部分构成：液压系统图、电气控制图、结构装配图。这三张图配合起来，才能完整还原一台液压升降机的工作逻辑。
济南银泰给客户做技术交底时，习惯先把这三张图摊开，从液压站位置讲到油缸行程，再讲到电控柜的接线逻辑。这么做的好处是：客户哪怕不懂液压，也能看懂设备的"骨架"。
图1：液压升降机原理图展示图-液压系统图、电气控制图、结构装配图
一、液压系统原理图：看懂三个核心部件就够了
液压系统图看着复杂，实际核心就三个部件：液压泵站、油缸、控制阀组。
液压泵站提供动力，通常由电机、油泵、油箱组成。以一台载重3吨的固定式液压升降机为例，泵站电机功率约3kW，油箱容量60升，油泵排量按升降速度需求匹配。油缸负责执行升降动作，单缸还是双缸，取决于台面尺寸和载重分布——台面超过2.5米宽，一般建议双缸协同，摆幅可以减少60%。
控制阀组是"指挥中心"，包括换向阀、溢流阀、节流阀。换向阀控制升降方向，溢流阀设定系统压力上限（通常为额定压力的1.1倍），节流阀调节下降速度。
淄博一家纸品厂的设备要在1.1米宽的通道里安装。标准剪叉结构放不进去，后来把剪叉臂做了偏移设计，液压系统也相应调整了油缸布置。这种改动，图纸上要标注清楚每一处偏移量，安装师傅才能按图施工。

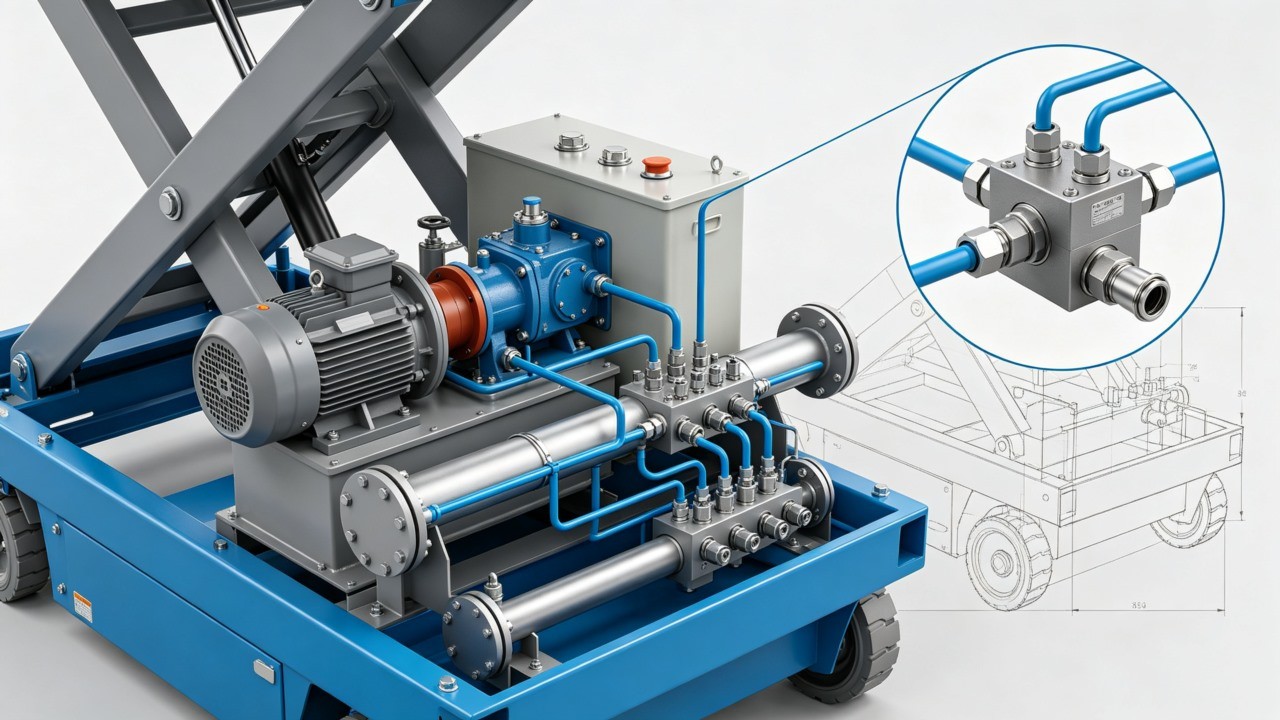

图2：液压系统原理图局部放大图
二、电气控制图：不止是"按上按下"
电气控制图容易被忽略，但它决定了设备的安全性和操作便捷性。
基础配置包括：上升按钮、下降按钮、急停开关、行程限位器。行程限位器是关键部件，它决定了设备升到设定高度后自动停止，避免冲顶。我们建议客户在合同里明确限位器的品牌和型号，因为这个部件如果选得便宜，用半年就可能失灵。
中高端配置还会加入：变频器（控制升降速度）、PLC（可编程逻辑控制器）、遥控模块。变频器的好处是启停平稳，货物不会因为急停而晃动。PLC则适合多楼层、多工位的复杂场景。
章丘一家汽配厂曾经在凌晨打电话来，说设备急停按钮被误触后无法复位。我们的技术员远程指导，让他们检查电控柜里的复位继电器，前后不到10分钟就解决了。这种问题，如果客户懂一点电气控制图的逻辑，自己就能排查。

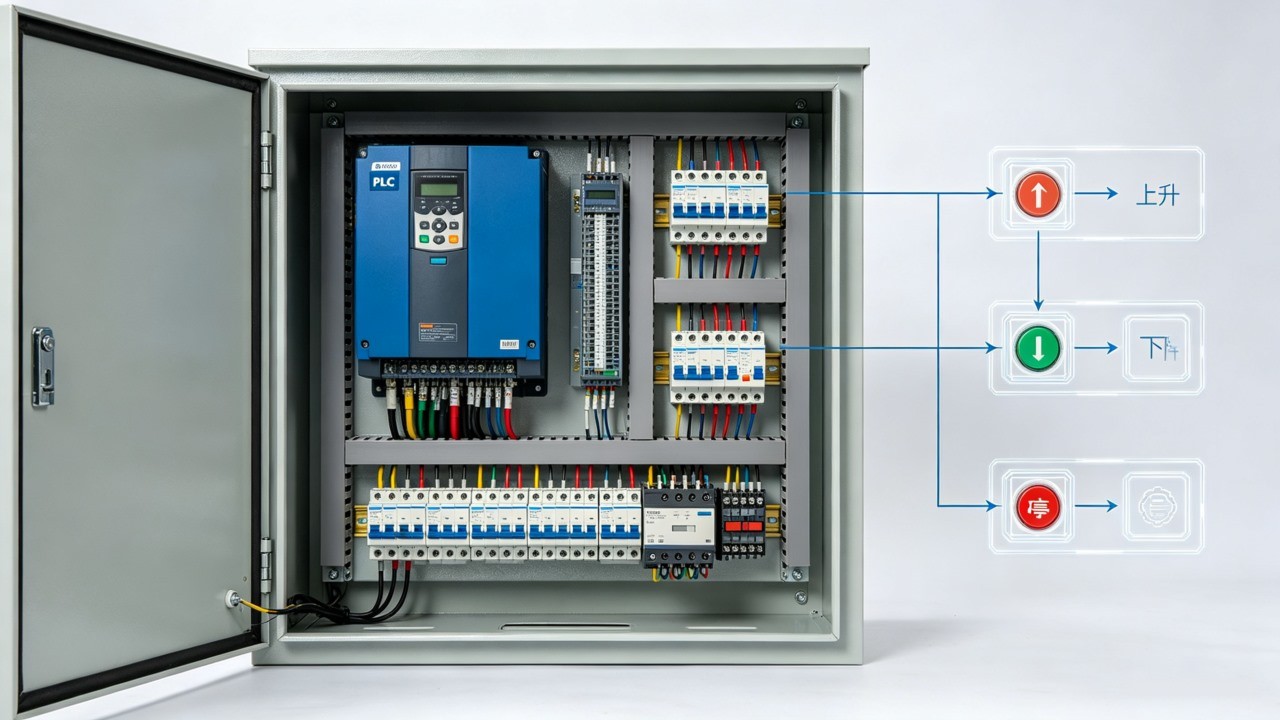

图3：电气控制柜内部实拍图
三、结构装配图：剪叉、导轨、支腿的配合关系
结构装配图解决的是"机械怎么动"的问题。
剪叉式升降机的核心是剪叉臂，材料通常用Q355B钢材，关键结构件焊后要100%超声波探伤。剪叉臂的交叉点、铰接点、滚轮位置，都在装配图上标注得很清楚。安装时如果铰接点对不上，设备升降就会晃动。
导轨式升降机则是另一套逻辑，它靠导轨约束升降轨迹，适合楼层间垂直运输。导轨的垂直度误差要控制在2毫米以内，否则升降过程中会产生异响。
移动式升降平台还要看支腿结构。支腿展开后，设备才能稳定作业。装配图上会标注支腿的展开尺寸和地面承重要求，客户在安装前必须确认地面条件。

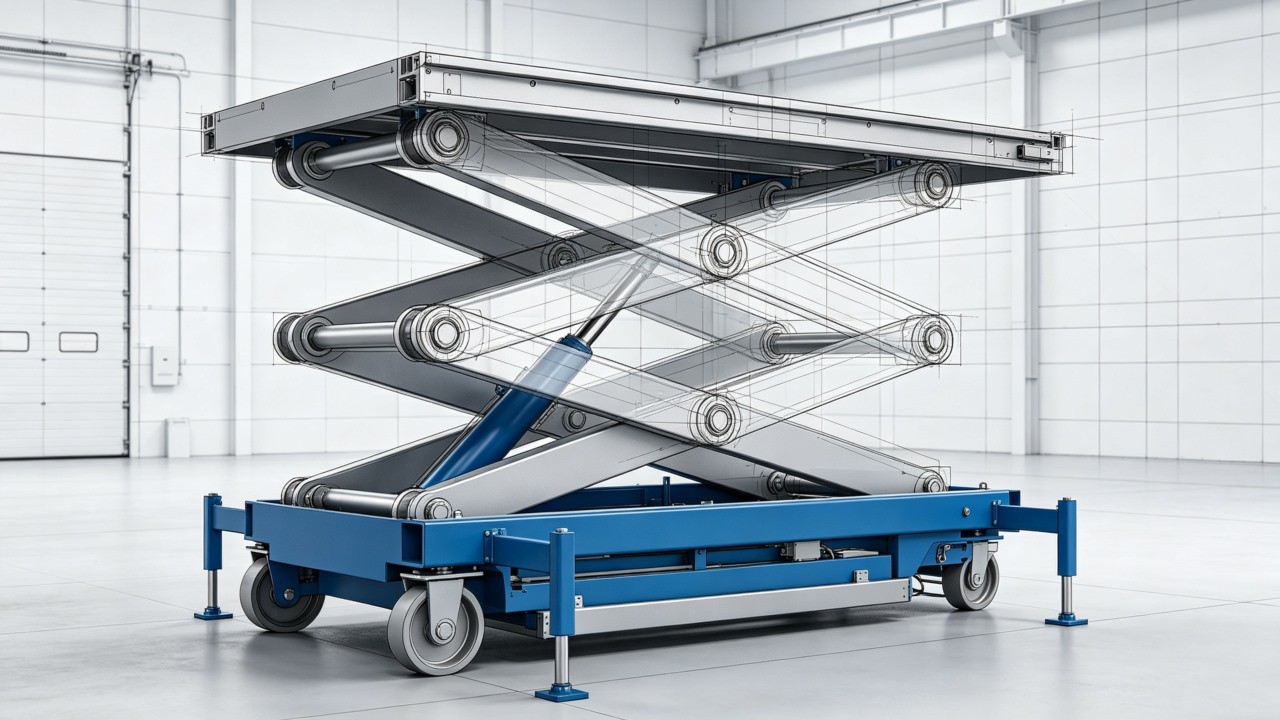

图4：剪叉式升降机结构装配图
四、原理图怎么用？三个实操建议
第一，选型时看液压系统图，确认油缸数量和泵站功率是否匹配你的载重和升降高度需求。
第二，安装前看结构装配图，确认地面承重、空间尺寸、电源容量是否满足要求。
第三，维护时看电气控制图，常见故障（不上升、不下降、异响）大多能在控制图里找到对应排查点。
盐城一家化工厂的防爆液压升降机，已经连续运行4年无泄漏。他们设备科的做法是：每次维保都对照原理图逐一检查液压管路和电气接线，发现问题提前处理。这种习惯，比出了问题再修要省心得多。
五、结语
液压升降机原理图不难懂，关键是找到对的解读顺序：先看液压系统，再看电气控制，最后看结构装配。如果你手上有图纸但看不懂，或者正在选型阶段想了解设备的工作逻辑，可以把工况参数发给我们，我们帮你做具体的技术解读。
