剪叉式升降平台结构设计规范及步骤_2026标准解读

剪叉式升降平台在车间、仓库、建筑工地等场景中承担着垂直运输任务。一台设备能否长期稳定运行，很大程度上取决于结构设计阶段是否吃透了规范要求。现实中不少故障——剪叉臂变形、平台倾斜、液压系统过早老化——根源都在设计环节留下了隐患。本文结合2024年实施的最新行业标准，把结构设计规范和设计步骤一次讲清楚。

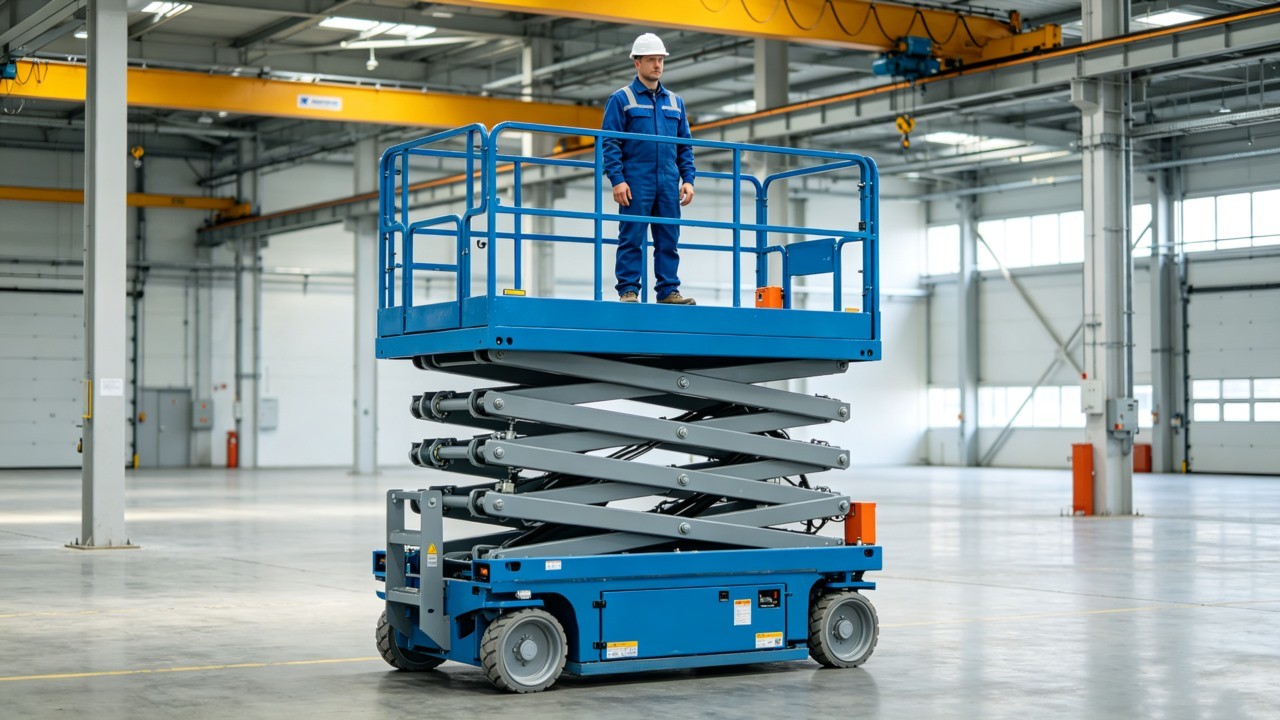

图1：剪叉式升降平台在车间作业的实拍图

一、结构设计规范的核心依据

剪叉式升降平台的设计不能只凭经验，需要对照现行标准逐项校核。目前最直接相关的标准是JB/T 9229-2024《剪叉式升降工作平台》，该标准于2024年3月29日发布，2024年10月1日正式实施，替代了旧版JB/T 9229-2013。与旧版相比，新版在结构强度、安全装置和试验方法上都有更新，设计时需以新版为准。

此外，GB 25849-2010《移动式升降工作平台 设计计算、安全要求和测试方法》对结构强度计算提出了具体要求，包括载荷和力的组合计算方式。GB 6067.1-2010《起重机械安全规程 第1部分：总则》则规定了安全要求和检验方法。如果设备用于室外，还要考虑风载荷的影响。

二、结构设计中的关键参数

规范条文读起来枯燥，但落到设计图纸上，就是一个个具体数值。以下几个参数最容易出问题，需要重点把控。

剪叉臂安全系数。 剪叉臂是主要受力构件，安全系数不得低于2.5。这个系数不是随便定的，它要覆盖材料不均匀性、动载冲击、偏载工况等多种不确定因素。有些设计为了省材料把安全系数压到2.0以下，短期看不出问题，长期使用后剪叉臂销孔磨损会明显加快。

图2：剪叉机构受力示意图

平台水平度与宽度。 工作平台水平度不应大于5°，宽度不应小于0.45m。水平度超差会导致货物滑移，宽度不足则影响操作人员站立安全。设计时还要注意两导轨平行度不应大于3/1000，否则平台升降过程中容易卡滞。

风载荷计算。 室外使用的剪叉式升降平台，风载荷按100N/m²计算（相当于6级风）。如果设备高度超过一定限度，还要考虑风压高度变化系数。忽略这一项，遇到大风天气平台晃动会非常明显。

液压系统要求。 液压系统应符合GB/T9766的规定，液压缸推力需根据剪叉臂角度变化进行全程校核。剪叉机构在升降过程中，液压缸的受力是变化的，最低点不一定是最危险工况，设计时要画出推力曲线。

三、设计步骤详解

原文章把设计步骤概括为五步，方向没错，但每一步具体做什么需要展开。

1. 需求分析。 先明确载重、升降高度、台面尺寸、使用环境（室内/室外、防爆/防腐、低温/高温）。这些参数直接决定后续选型。比如化工厂要防爆，液压系统就得选用防爆电机和防爆阀；冷库要低温，密封件材质和液压油黏度都要调整。

2. 选型计算。 根据需求确定剪叉臂尺寸、数量和液压缸参数。剪叉臂数量影响承载能力和平台稳定性，单剪叉适合低高度，多剪叉适合高高度。液压缸推力要结合剪叉角度变化计算，确保全程有余量。

相关阅读：看懂剪叉式升降平台结构设计规范_避开90%选型坑

3. 结构设计。 绘制结构设计图，重点校核铰接点受力。铰接点是应力集中区域，需要做偏载工况分析——货物放在平台一侧时，另一侧剪叉臂的受力会明显增大。这一步做完，还要对照JB/T 9229-2024逐项检查安全装置：限位开关、缓冲器、防坠落装置、紧急下降阀等是否齐全。

4. 制造加工。 按图加工，注意焊接质量。剪叉臂焊缝如果存在未焊透或气孔，在交变载荷下容易开裂。加工完成后要做探伤检查。我们车间关键结构件焊后100%超声波探伤，这道工序能筛出肉眼看不到的内部缺陷。

5. 安装调试。 安装后先空载运行，检查平台水平度和导轨平行度；再逐步加载，观察液压系统压力和剪叉臂变形情况。调试合格才能交付。

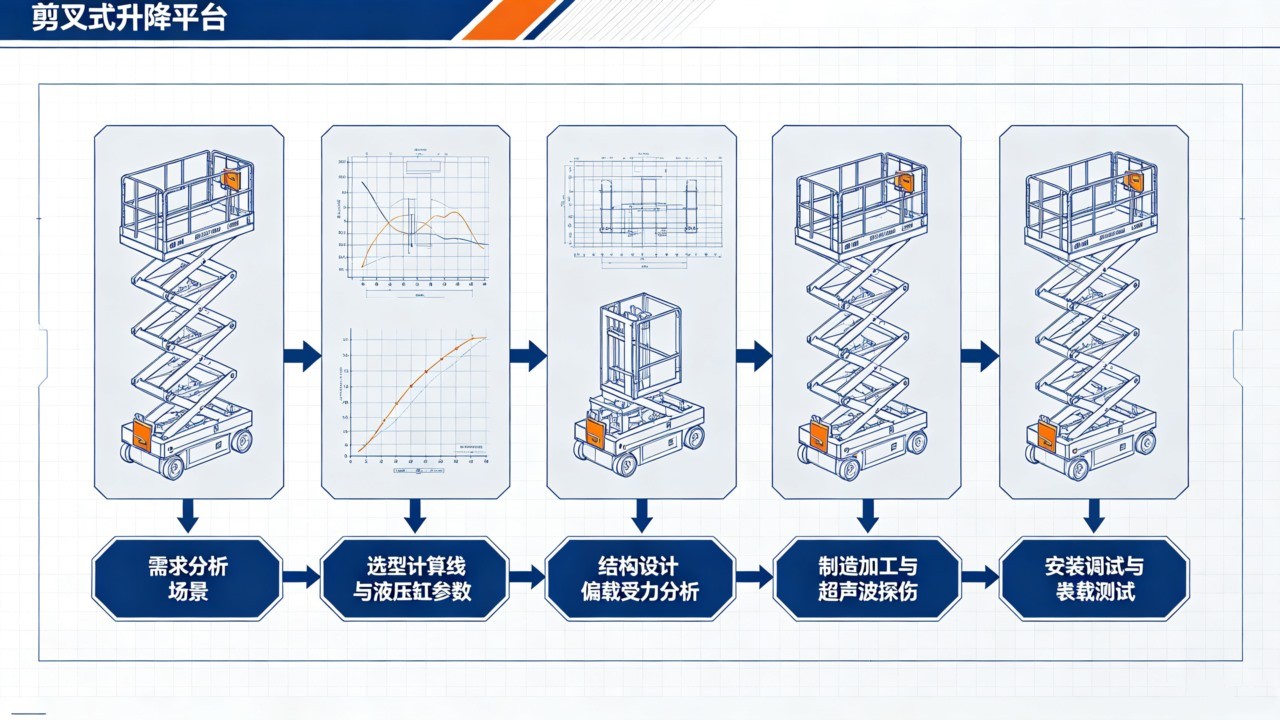

图3：剪叉式升降平台设计流程图

四、案例：规范设计如何解决现场难题

盐城化工厂防爆项目。 客户需要一台在防爆车间使用的升降平台，升降高度6米，载重2吨。设计时按JB/T 9229-2024要求选用防爆液压系统，所有电气元件均采用防爆型，液压管路增加防静电接地。设备已连续运行4年，未出现泄漏或故障。这个案例说明，防爆场景下规范设计不是“加钱项”，而是安全底线。

淄博纸品厂窄通道项目。 厂房通道宽度只有2.2米，常规剪叉式升降平台放不进去。设计时采用剪叉臂偏移方案，将剪叉臂与平台中心线错开布置，避开厂房立柱。同时调整液压缸安装角度，保证偏载工况下平台水平度仍控制在5°以内。这个方案的关键在于，偏移设计必须重新计算铰接点受力，不能凭感觉挪位置。

五、设计避坑建议

    ●    不要跳过偏载工况。 很多设计只算均布载荷，实际使用中货物偏放是常态，偏载工况下剪叉臂受力可能增加30%以上。
    ●     不要忽略风载荷。 室外设备即使高度不高，也要按100N/m²校核，否则大风天平台晃动会影响作业安全。
    ●    不要用旧版标准。 JB/T 9229-2024已实施，旧版设计图纸需对照新版复查，特别是安全装置和试验要求部分。
    ●    不要省略安装调试记录。 平台水平度、导轨平行度、液压系统压力等数据要留档，后续维护时有据可查。

相关阅读：探秘剪叉式液压升降机设计与设计规范

六、结语

剪叉式升降平台的结构设计规范不是束缚，而是把前人踩过的坑变成了可执行的条款。吃透JB/T 9229-2024，把安全系数、风载荷、水平度这些参数落在图纸上，再结合具体场景做针对性调整，设备的安全性和耐用性才有保障。如果您正在选型或定制剪叉式升降平台，欢迎把使用场景和参数要求发给我们，银泰技术团队可以协助做选型校核和方案设计。
