剪叉式升降平台是举升机构为剪叉结构的液压升降平台，广泛应用于工厂、仓库、物流等场所。它一般由底座、剪叉机构、工作台、液压缸、液压泵站和电气系统等组成。移动剪叉式升降平台底座的下面还装有脚轮，便于设备移动。本文将详细介绍剪叉式升降平台的工作原理，包括剪叉式升降平台工作原理图解、视频以及相关术语解析。
一、剪叉式升降平台工作原理：液压驱动，剪叉举升
剪叉式升降平台的工作原理并不复杂：启动上升按钮，电动机工作，液压泵站输出高压液压油，推动液压缸推杆伸出。在液压缸推力的作用下，剪叉机构向上伸展，工作台随之上升，到达目标高度后由电气系统控制设备停止。启动下降按钮，液压缸回缩，剪叉机构带动工作台一起平稳下落。

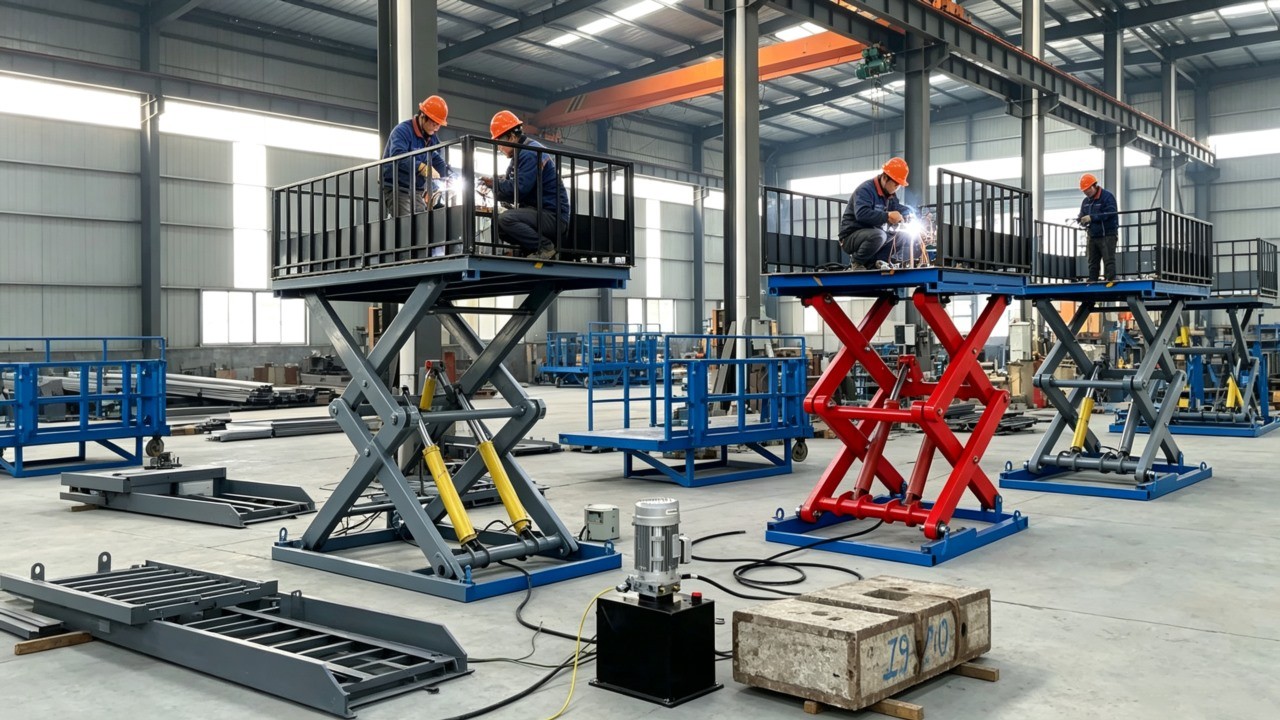

图1：剪叉式升降平台整体结构示意图
这套动作的核心逻辑是：液压能→机械能→垂直位移。液压泵站把电能转化为液压能，液压缸把液压能转化为直线运动的机械能，剪叉机构再把直线运动转化为工作台的垂直升降。三个环节环环相扣，缺一不可。
剪叉机构的升降比（也就是液压缸伸出多少、平台升高多少）通常设计在1:2到1:3之间——液压缸伸出1米，平台能升高2到3米。这就是为什么剪叉式升降平台能用较小的油缸行程实现较大的举升高度【2†L4-L5】。单级剪叉的举升高度通常是自身闭合高度的2到3倍，多级剪叉则可以达到更高的倍数【2†L6-L7】。
二、剪叉式升降平台工作原理图解

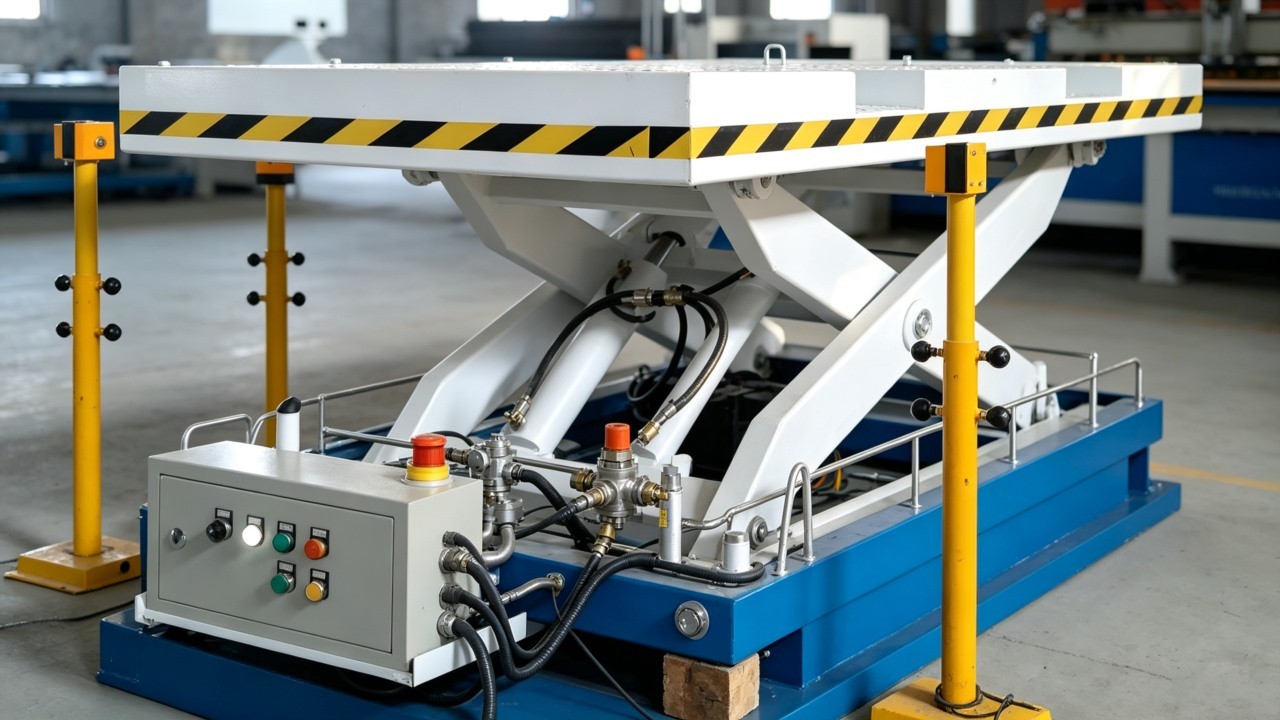

图2：剪叉式升降平台安全装置细节图
(1)剪叉机构：平台的“骨架”
剪叉机构是剪叉式升降平台的核心举升部件，由两组或多组交叉的支撑臂通过铰轴连接而成，形成X形结构。当液压缸推动最底部的剪叉臂时，所有交叉臂同步转动，整个机构像手风琴一样伸展或收拢，从而实现工作台的平稳升降【1†L14-L17】。
剪叉机构的材质和壁厚直接决定平台的稳定性和承载能力。优质剪叉臂采用高强度锰钢（Q345B）或更好的材料，壁厚通常在4到8毫米之间。壁厚每减少1毫米，承载能力可能下降15%到20%。采购时如果条件允许，可以留意一下剪叉臂的钢材规格——这是判断设备耐用性的重要细节。
(2)液压缸：平台的“肌肉”
液压缸是剪叉式升降平台的动力执行部件，负责将液压油的压力转化为机械推力。当启动上升按钮时，液压泵站向液压缸输送高压油，推动活塞杆伸出，剪叉机构随之展开【1†L18-L21】。
液压缸的缸径和壁厚决定了它能输出多大的推力。缸径越大、壁厚越厚，推力越足，设备的载重能力也越强。密封件的质量同样关键——劣质密封件用不了多久就会漏油、泄压，导致平台升不起来或升起来后慢慢往下滑。正规厂家会采用进口品牌密封件，虽然成本高一些，但耐温性和耐磨性更好，更换周期也更长。
(3)液压泵站：平台的“心脏”
液压泵站由电机、液压泵、油箱和控制阀组组成，是整套液压系统的动力源。它的作用是把电能转化成液压能，通过油管输送给液压缸【1†L10-L13】。
泵站的功率要跟载重和升高速度匹配。功率太小，平台升得慢，工人等得着急；功率太大，浪费电、增加成本。常规场景下，升降速度控制在4到6米/分钟比较合适。泵站和控制阀用的是国产一线品牌还是杂牌，成本差不少，耐用性也差不少——这是不同厂家报价差异的重要来源之一。

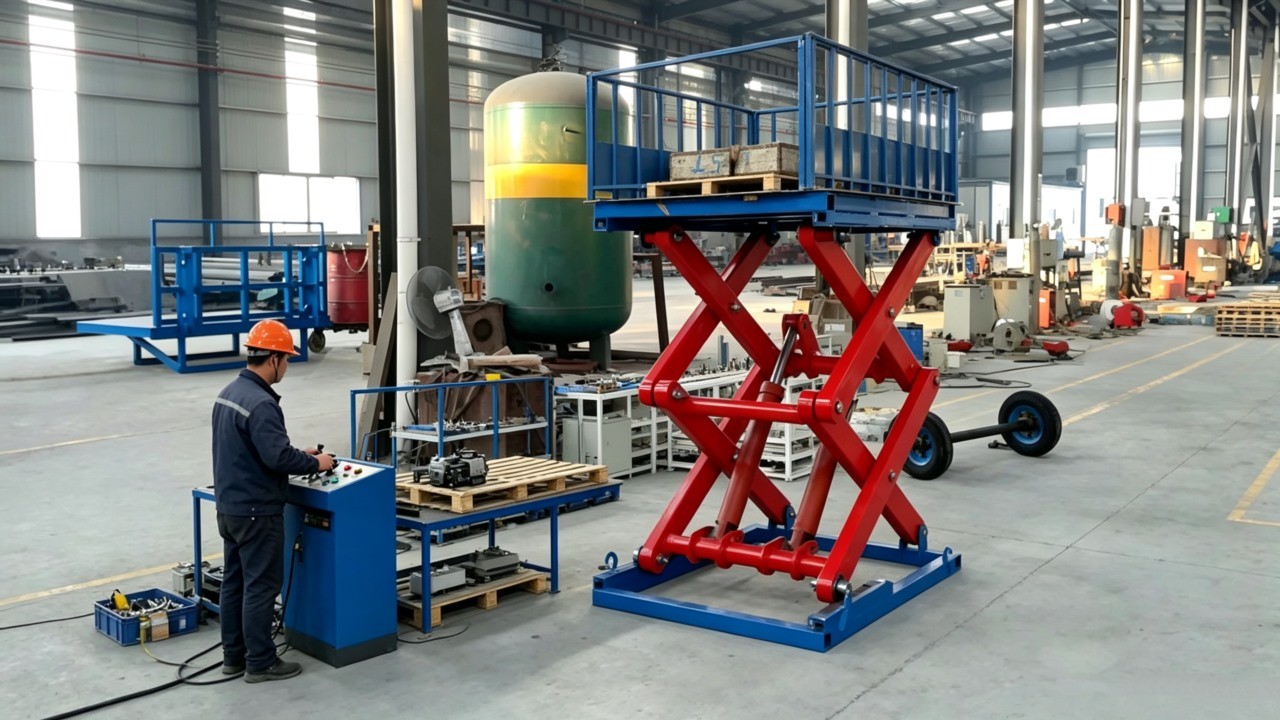

图3：剪叉式升降平台在工厂车间内的实拍应用图
(4)电气系统：平台的“大脑”
电气系统包括控制按钮、电气控制柜等部分，负责接收操作指令并控制液压泵站和电机的工作【1†L22-L24】。控制按钮通常安装在平台或地面上，用于控制启动、停止和升降。电气控制柜是整个设备的控制中心，负责接收按钮信号并指挥泵站工作。
(5)底座与工作台：平台的“脚”和“手”
底座是整台设备的承重基础，通常由高强度钢板焊接而成，确保设备在升降过程中的稳定性。固定式剪叉升降平台的底座直接安装在地面或地坑中；移动式剪叉升降平台的底座下方还装有脚轮，便于在不同工位之间推移【1†L8-L9】。工作台是直接承载货物和人员的平台面，台面通常铺设防滑花纹板，四周可加装护栏，确保作业安全。
三、看懂原理，采购才不踩坑
了解剪叉式升降平台的工作原理，不只是为了“懂”，更是为了采购时能判断设备好坏。
● 看剪叉臂的钢材——是普通碳钢还是高强度锰钢？壁厚多少？这决定了设备能用几年。
● 问液压缸的密封件——是进口还是国产？什么材质？这决定了设备漏不漏油。
● 查泵站的品牌——电机和阀组是哪个牌子？这决定了设备稳不稳定。
● 试升降的平稳度——启动和停止时有没有剧烈抖动？这反映了液压系统和剪叉机构的匹配程度。

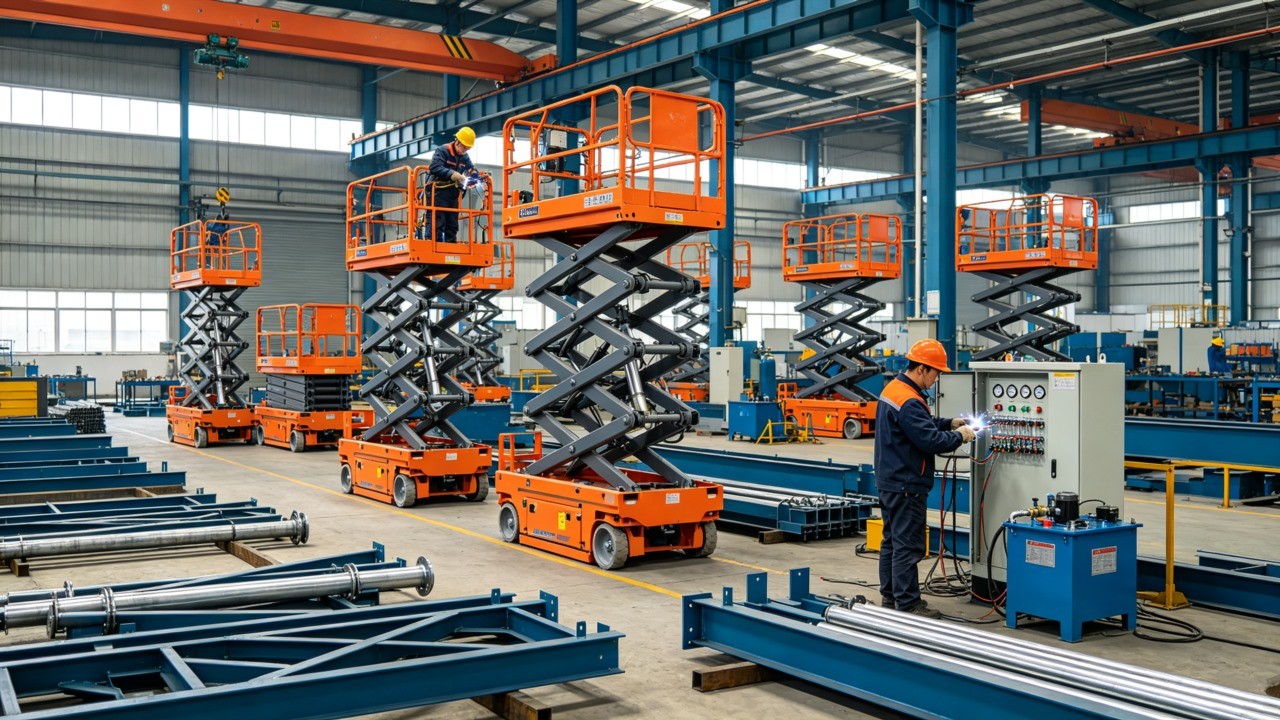

图4：济南银泰机械设备工厂生产车间实拍
四、剪叉式升降平台工作原理视频
剪叉式升降平台是一种利用液压系统实现垂直方向物料运输的设备。为了更直观地了解它的工作原理，我们提供了一段相关的视频。您可以通过点击下方的链接观看：
